전기 테스터기 사용방법

안녕하세요 에센에스 입니다!!



요즘 황사가 왜이리 심한지ㅜㅜ 밖에 나가기가 무섭네요...



그래서 되도록이면 안에 있고 싶지만 그게 어디 되나요,.,



다들 황사 코로나 조심하시고 전기도 조심하시라고 오늘은 테스터기 사용법을 준비 해봤습니다!!



집에서 DIY 를 하실때 인테리어 전기 부분이 아니더라도 꼭 필요한 공구? 라고 할 수 있습니다

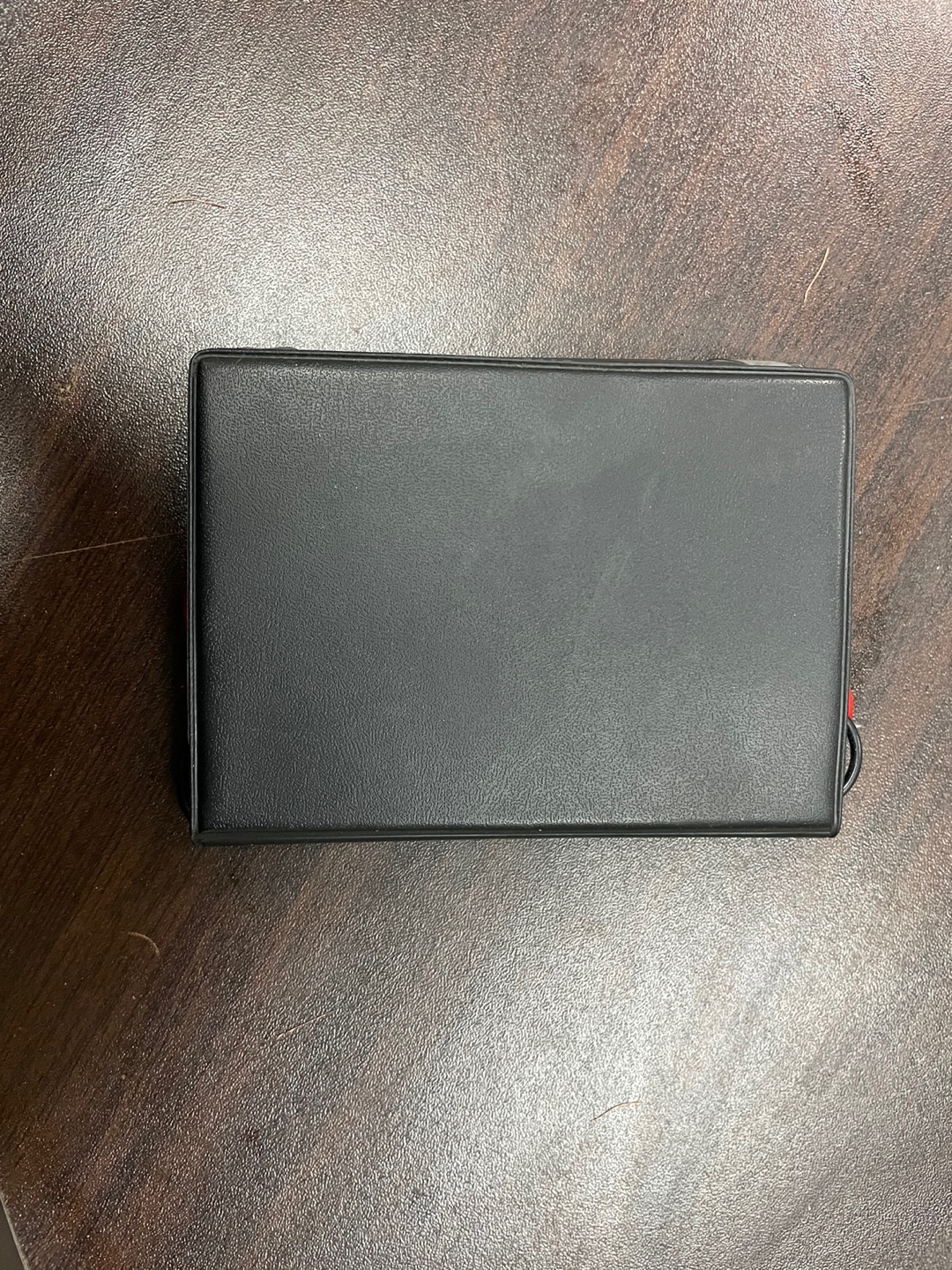

가장 저렴하고 흔하게 볼 수 있는 여권  테스터기 입니다

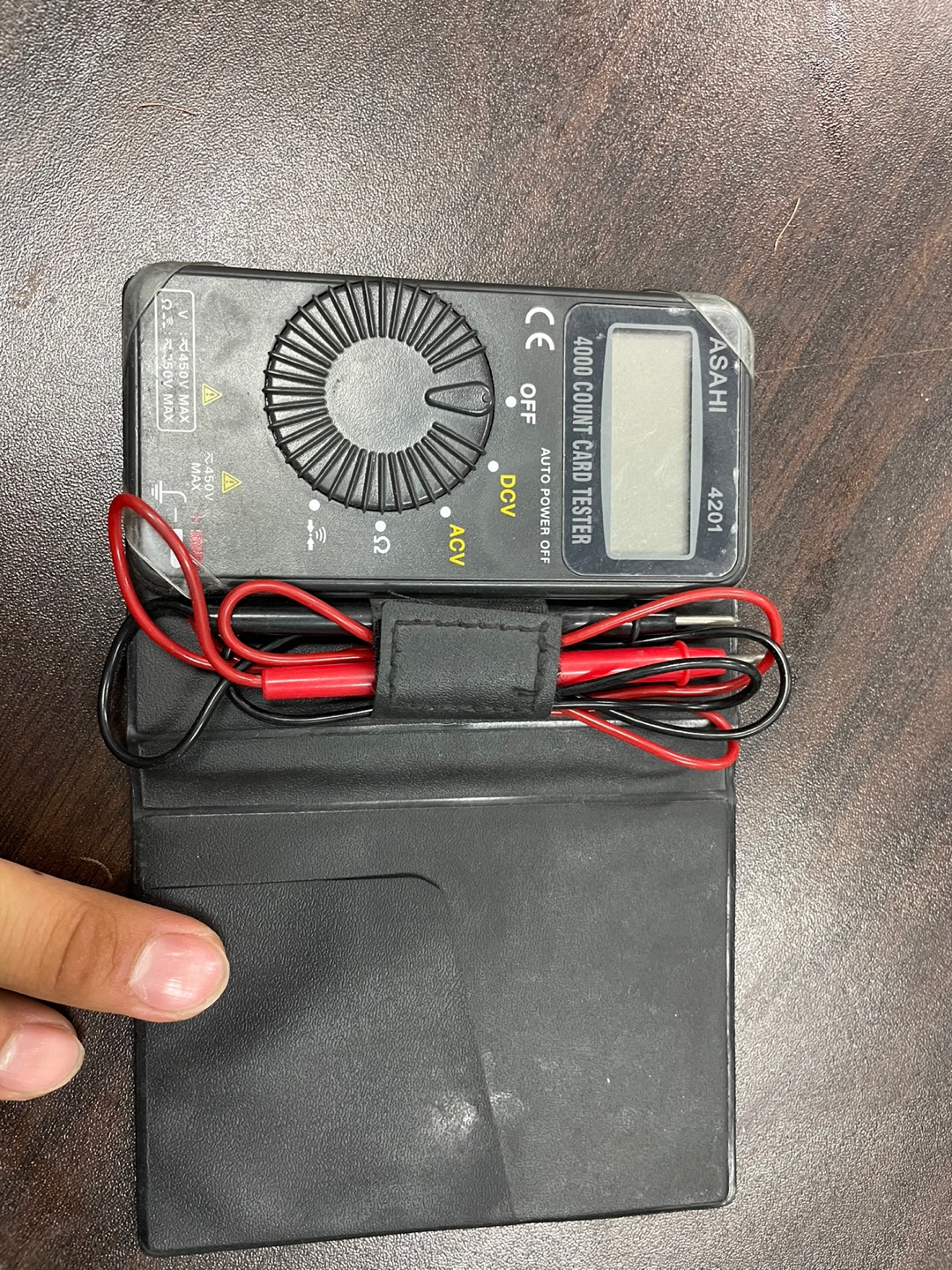

뚜껑을 열면

이런식으로 들어있습니다 검정색 마이너스(-) 빨간색(+) 의 검침봉과

중간의 선택 로터리 스위치 off를 기준으로



순서대로 off  -  DCV  -  ACV  -  옴(저항)  -  와이파이??  통전테스터 입니다



가격은 철물점 가시면 대략 15000원 이내의 가격으로 구매 가능하십니다

언제나 그렇듯 광고 아닙니다!!



일단 각 기능별 정리를 하자면



OFF - 말 그대로 오프 입니다

DCV - DV 전원 즉 교류 전원이 아닌 직류 전원을 체크해주는 기능 입니다

        쉽게 말하자면 배터리에 저장되어있는 전원 혹은 어댑터를 거쳐 들어오는 전원을 체크 해줍니다



ACV - 교류 전원 체크 입니다

        교류란 시간에 따라 흐르는 방향과 크기가 주기적으로 변하는 전기의 흐름을 말한다. 라고 백과사전에

        정의 되어 있습니다 쉽게 말해 220v 380v 등 차단기에서 나오는 전원을 체크해 주는 기능 입니다



저항체크 - 전압으로 계산되는 저항을 체크 할 수 있습니다( 우리가 집에서 이정도까지는 아직 알 필요가 없으니 생략 했습니다)



통전테스트 - + 측과 - 측이 붙을 시 부저음이 납니다 이 기능을 활용해 단선 테스트가 가능합니다





이런식으로 소리가 납니다!!



대략 이런 기능들이 있고

오늘은 ACV 교류 전원이 어떻게 들어오는가 간단히 보여드리겠습니다

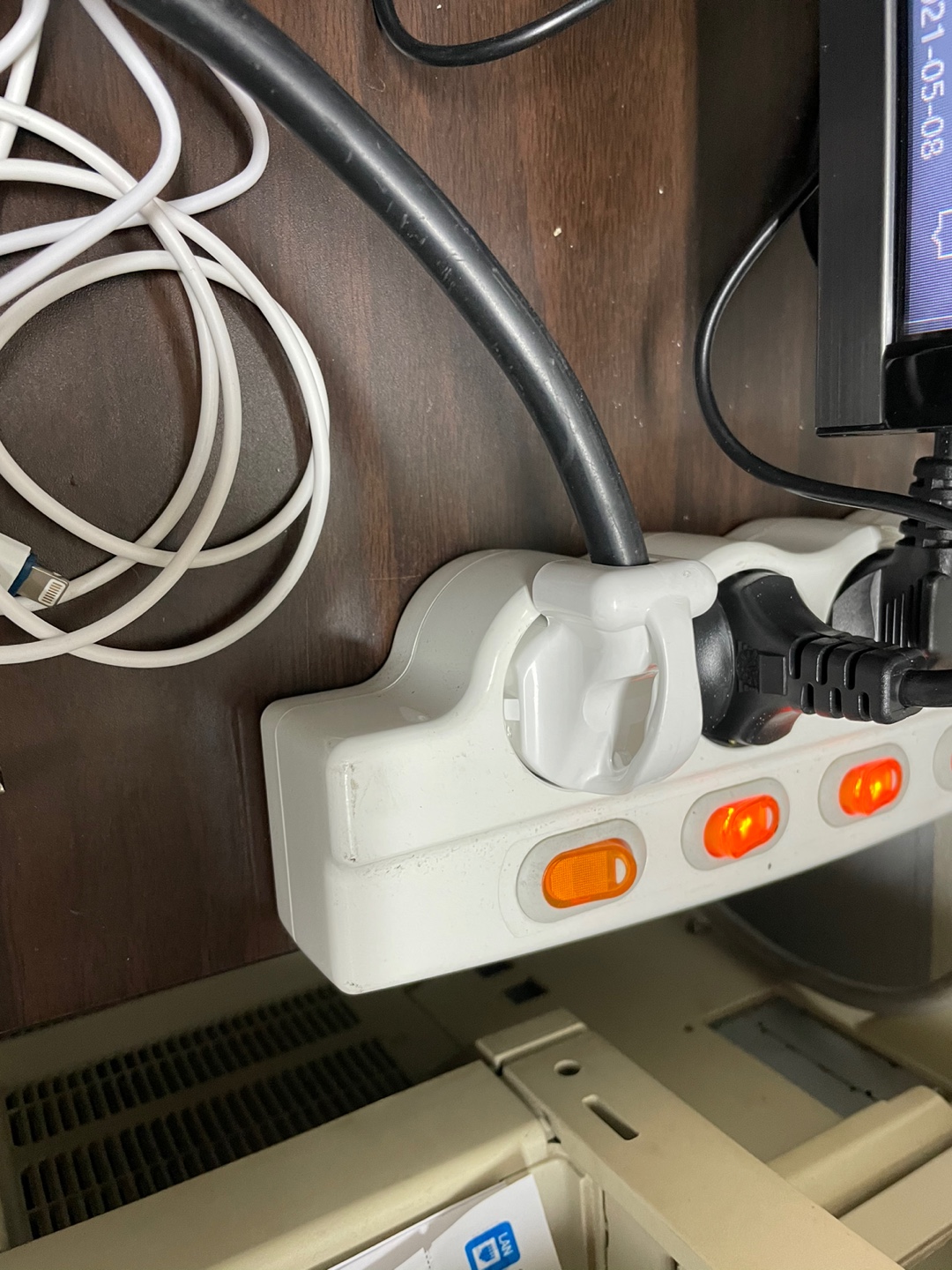

저번에 만들어둔 멀티탭을 열어준 후



플러그를 꼿습니다

다이얼을 ACV 에 놓고 +측 -측 상관없이 각 상에 대주면

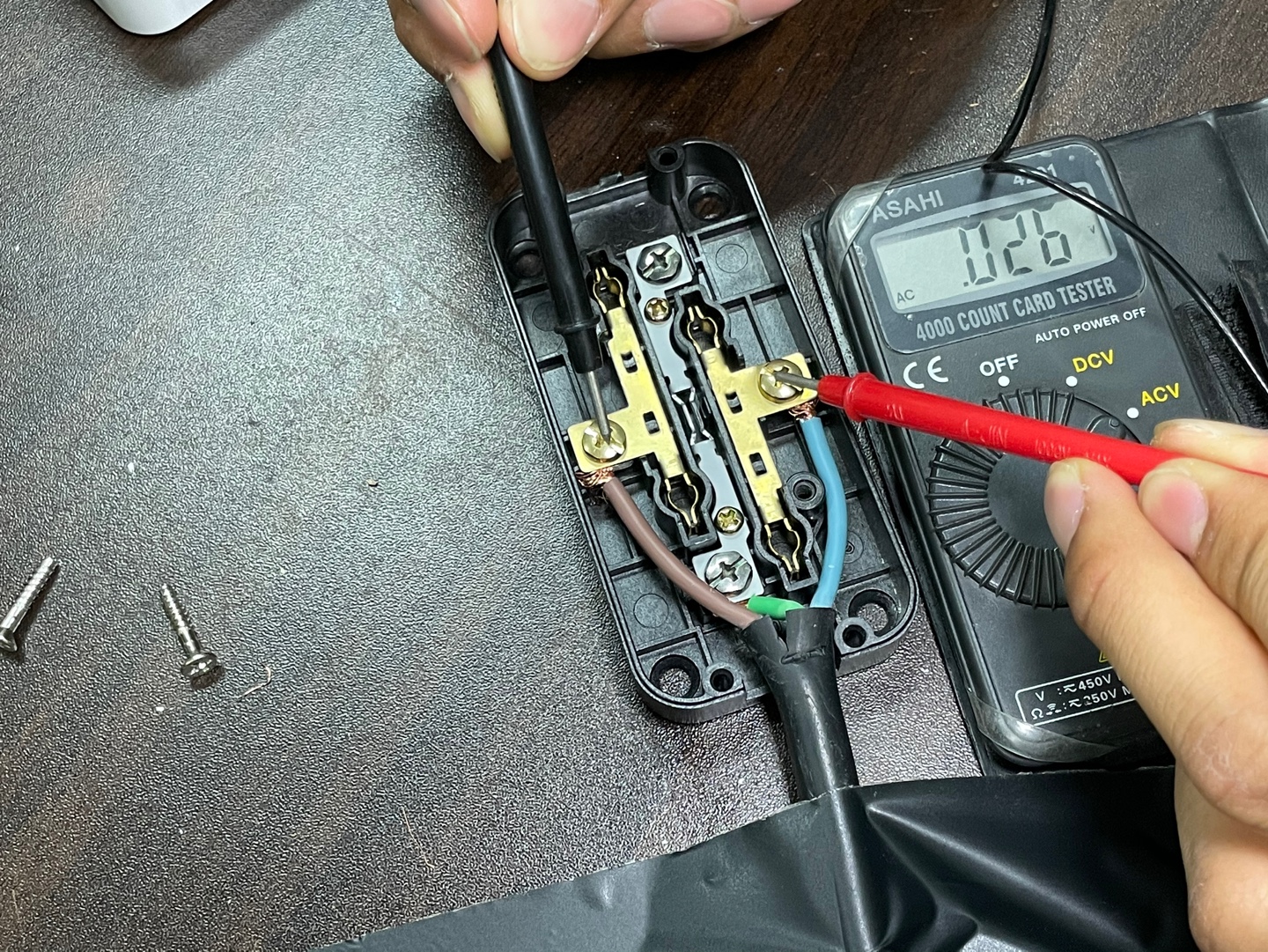

0.26v 좀 더 정확히 들어가면 어려우니 쉽게 말하자면



전기가 안들어와 있는 상태 입니다





자 다시

스위치를 올리고

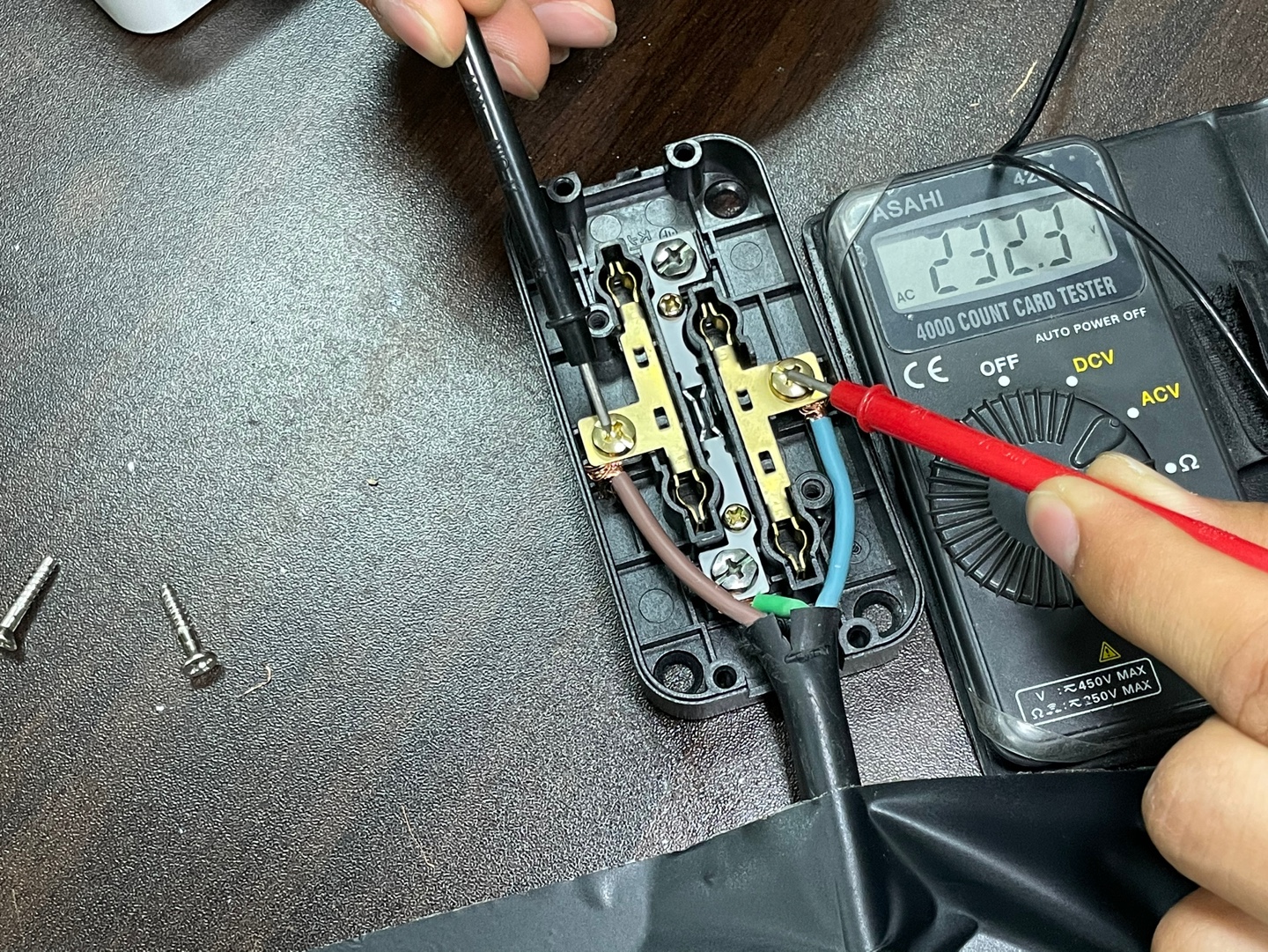

측정을 해보면 232.3v가 나오네요??



네 정상입니다



교류전원은 계속해서 변하기 때문에 220v에 상회하는 수치를 계속해서 보여줍니다

이런식으로 측정을 하면 되겠습니다!!





집에서 셀프로 인테리어를 할 때 꼭 한번쯤은 전기 확인을 하고 안전하게 하시면 좋겠네요

저는 전기가 가장 위험하다고 생각 하거든요 ㅎㅎㅎ 안전작업 하세요!!
